製品案内コンベア&ドライヤー

ユニバースのコンベア&ドライヤー

●コンベアは成形体の形状に合わせてベルト式、メッシュベルト式、ローラー式より選定できます。

●ヒーター・熱風機能をコンベアに追加し、搬送しながらの乾燥が可能です。

●ヒーター温度は自動制御(PID制御)が可能です。

●成形体の形状により大きさや動力が決まります。

ラインナップ

各コンベアは成形機から押し出された成形体を引取または引取乾燥する装置です。成形速度に合わせて搬送速度を自動制御し、スムーズな引取・運搬と多様な乾燥方法を実現することができます。

ヒーターコンベアは、コンベア内でゾーンを分け、各ゾーン毎に温度制御を行います。「徐々に温度を上げたい」「最初高温で、あとは低温を保持したい」等カスタマイズが可能です。



機種 型式 用途 量産 試作 ベルト幅 全長 熱源 炉内温度
コンベア Cシリーズ あらゆる形状の成形体を引取ります。乾燥機能なし

最低

50㎜~

最低

1500㎜~

- -
ヒーターコンベア CH(Ⅰ)シリーズ あらゆる形状の成形体を引取り乾燥します

遠赤外線

ヒーター

最高温度150℃程度
CH(Ⅲ)シリーズ シート状の成形体を引取り1段目で表面乾燥、2段目で裏面乾燥、3段目で両面乾燥します

ローリング

ヒーターコンベア

CHRシリーズ 丸棒状の成形体を引取り、回転したローラー上で矯正・搬送しながら均一に乾燥します

遠赤外線

ヒーター

+熱風

バッチ式

ローラー乾燥機

Bシリーズ 丸棒状の成形体を回転したローラー上で曲がりを矯正しながら箱の中で均一に乾燥します。引取り機能なし - - -

遠赤外線

ヒーター

(熱風機能はオプションで搭載可能)

ギャラリー

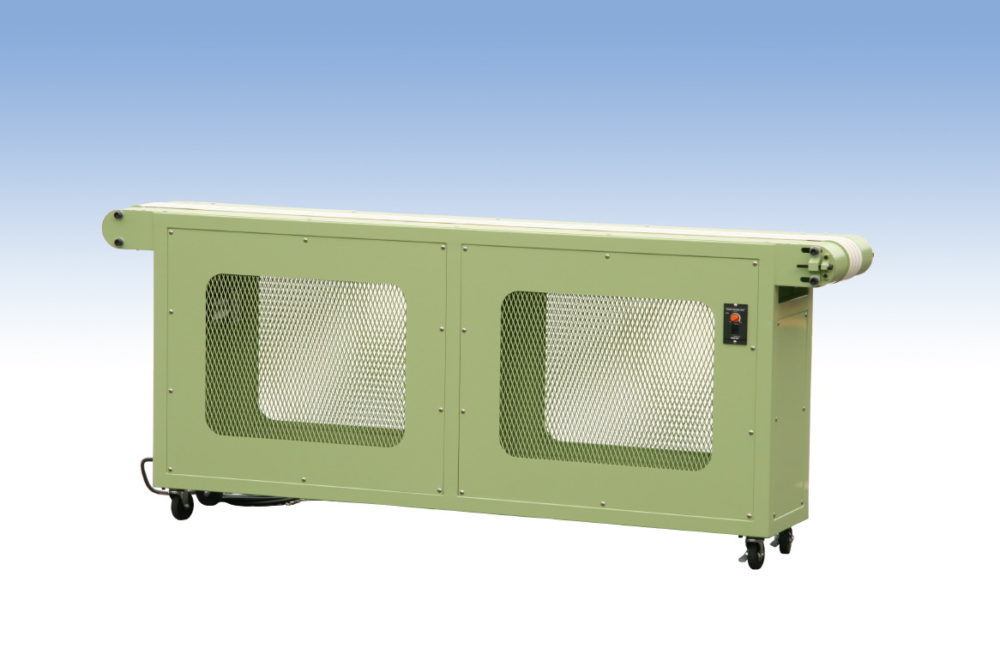

  • Cシリーズ コンベア

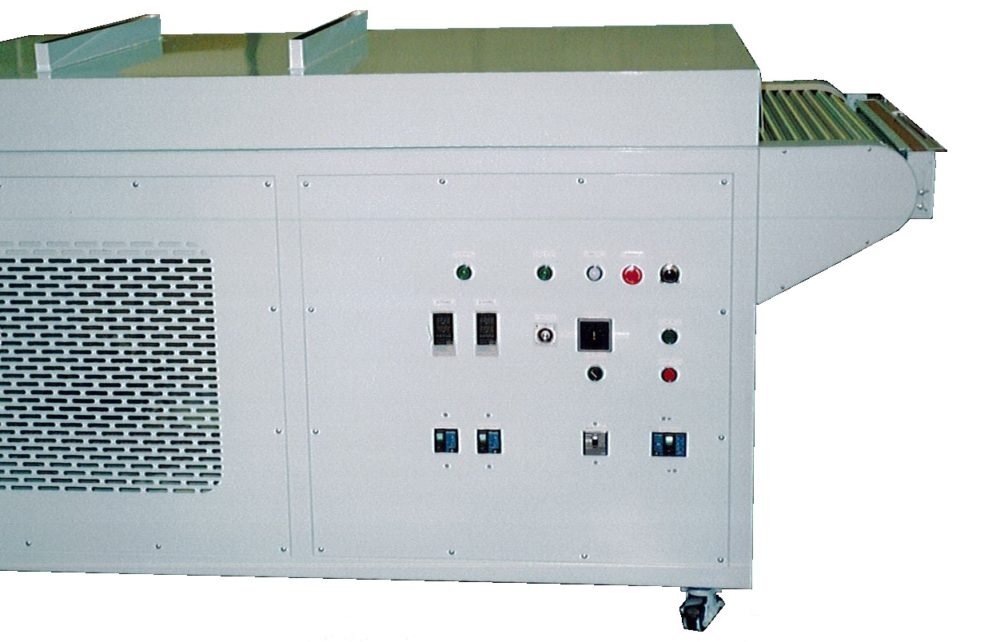

  • CH(Ⅰ)シリーズ ヒーターコンベア



  • CH(Ⅲ)シリーズ ヒーターコンベア

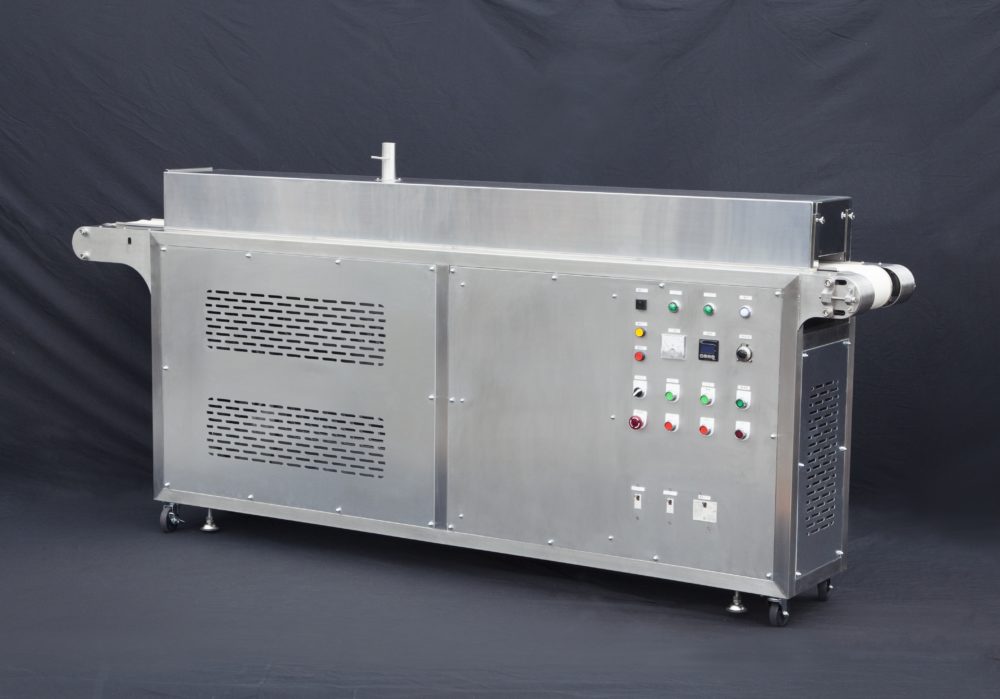

  • CHRシリーズ ローリングヒーターコンベア

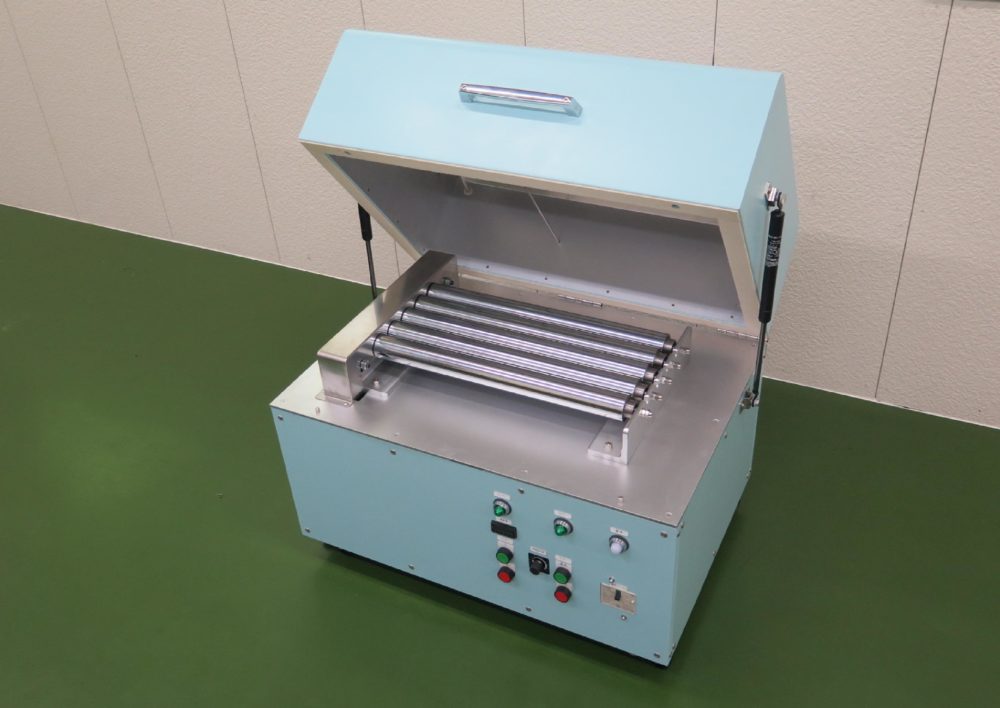

  • Bシリーズ バッチ式ローラー乾燥機
